埋め込み器材
オペタイマー
現在の時刻を示すアナログ時計に加え、視認性が良い赤色LEDのデジタル時計が手術や麻酔の経過時間を表示。アナログ時計は、停電しても8時間まで動作します。
| 電源 | AC100V、50/60Hz、1A |
|---|---|
| デジタル部表示方法 | 赤色LED表示器 |
| 停電補償時間 | 8時間以内（アナログ時計） |
| 材質 | 本体：SPCC 1.0t 焼付塗装 外枠：SUS-304 1.2t HL仕上げ 全面パネル：SUS-304 1.0t |
医療ガスパネル
酸素・笑気・空気・窒素などの医療ガスの供給や吸引を1ケ所で集中的に行うことにより、より効果的な運用を実現。パネル部には耐薬品性に優れたステンレスを採用しています。
| 外枠 | SUS-304 1.2t HL仕上げ |
|---|---|
| パネル | SUS-304 1.5t HL仕上げ |

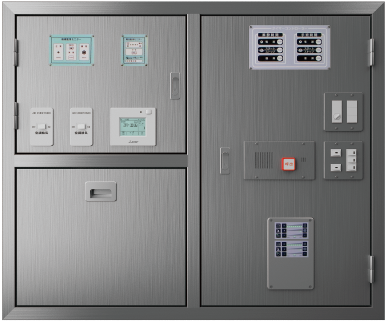

情報パネル
手術の記録作業台、外部との連絡用インターホン、その他必要な機器やスイッチ類を集約し、記録や連絡、操作・管理が集中的に行えます。
ノートパソコン用に、コンセントと各種情報端末もあります。
| 外枠 | SUS-304 1.2t HL仕上げ |
|---|---|
| 本体 | SUS-304 1.0t 内装ミガキ仕上げ |
| 扉 | SUS-304 1.0t HL仕上げ |
| 記録台 | 天然メラミン化粧板 |
| 蛍光灯 | 10W×1 |
コンセントユニット
ME機器等を安全に使用するために、医用コンセント・アース端子・過電流警報器を集約。定格電流20Aで使用量が20A以上になると、警報ランプが点滅して、ブザーが鳴ります。
| 前面枠 | SUS-304 1.5t HL仕上げ |
|---|---|
| パネル | SUS-304 1.5t HL仕上げ |
| 本体 | SPCC 1.2t 焼付塗装仕上げ |

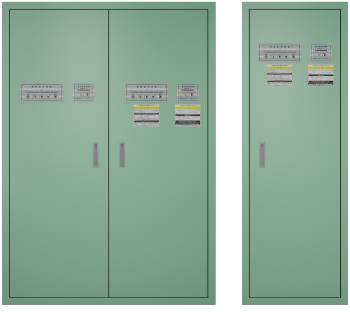

アイソレーションユニット
アイソレーショントランス、絶縁監視装置、過電流警報器、一般回路、アイソレーション回路を収納した、手術室内専用の分電盤。過電流警報器で電流の使用量を、絶縁監視装置でME機器、手術室内の絶縁状態を監視します。両方とも状況が悪い時には、警報を出し、事故を未然に防ぎます。

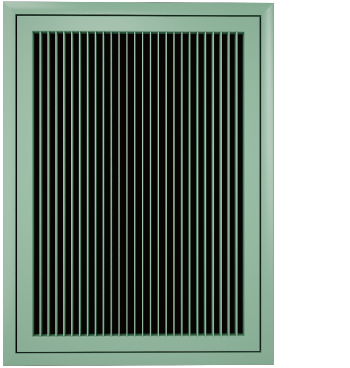

レターンガラリ
ダウンフローユニット(天井吹出口)から出た空気を吸い込み、循環させます。

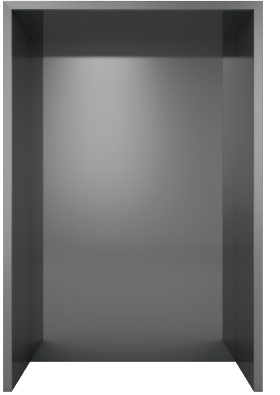

器材戸棚・薬品戸棚・蹴込収納庫
耐薬品性を考慮したステンレス製で、表面をヘアライン(HL)仕上げにすることにより、照明の反射を低減。内部のミガキ仕上げやプッシュレール方式などにより、清掃が容易です。

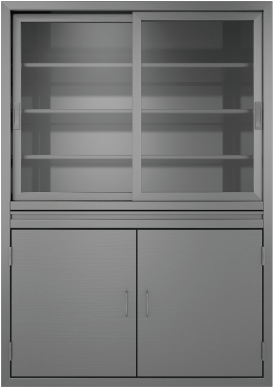

器材戸棚
ディスポ製品や滅菌物、カート等を保管・管理できます。

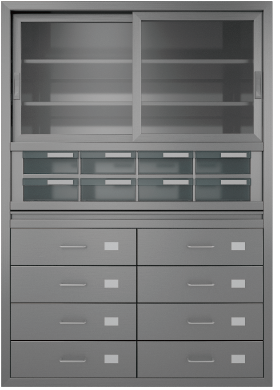

薬品戸棚
常温保存のアンプルや生理食塩水等を保管・管理できます。
蹴込収納庫
キックバケツ、カートや踏台等を保管・整理できます。
| 外枠 | SUS-304 1.2t HL仕上げ |
|---|---|
| 本体 | SUS-304 1.0t 内装ミガキ仕上げ |
| 戸枠 | SUS-304 1.0t HL仕上げ |
| 引戸ガラス | 3.0t 透明 |
| 棚板 | SUS-304 1.0t HL仕上げ､内装ミガキ仕上げ |
| 引き出し | SUS-304 0.8t HL仕上げ､内装ミガキ仕上げ |
| カウンター | SUS-304 1.0t HL仕上げ､内装ミガキ仕上げ |
※棚板、引き出し、カウンターは蹴込収納庫にはついていせん。
保温庫・保冷庫・冷凍庫
手術室で使われる生理食塩水、薬品、氷等を保温・保冷・冷凍して、保管できます。手術室に設置することにより、手術室のクリーン化が守られ、すぐに使用できます。

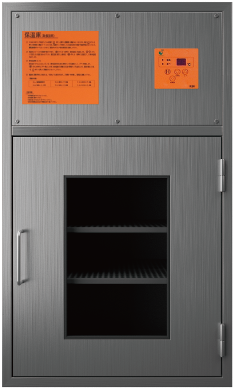

保温庫
生理食塩水を一定温度で保温・保管できます。
| 本体 | SUS-304 |
|---|---|
| 庫内温度 | 32℃～50 ℃ |
| 警報 | 温度異常警報付 |
| ヒーター | ステンレスシーズヒーター |
| 電源 | AC100V 10A |
| 外寸法(幅×高さ×奥行) | 600×1000×420mm |

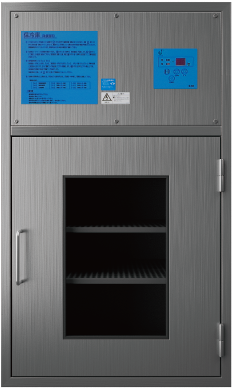

保冷庫
薬品等を一定温度で保冷・保管できます。
| 本体 | SUS-304 |
|---|---|
| 庫内温度 | 4℃～14 ℃ |
| 警報 | 温度異常警報付 |
| 冷却ユニット | 冷媒式 |
| 電源 | AC100V 10A |
| 外寸法(幅×高さ×奥行) | 600×1000×420mm |

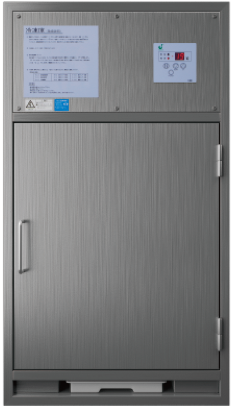

冷凍庫
臓器を冷やす氷を保管できます。
| 本体 | SUS-304 |
|---|---|
| 庫内温度 | 固定 |
| 警報 | 度異常警報付 |
| 冷凍機ユニット | 冷媒式 |
| 電源 | AC100V 10A |
| 外寸法(幅×高さ×奥行) | 600×1065×420mm |
